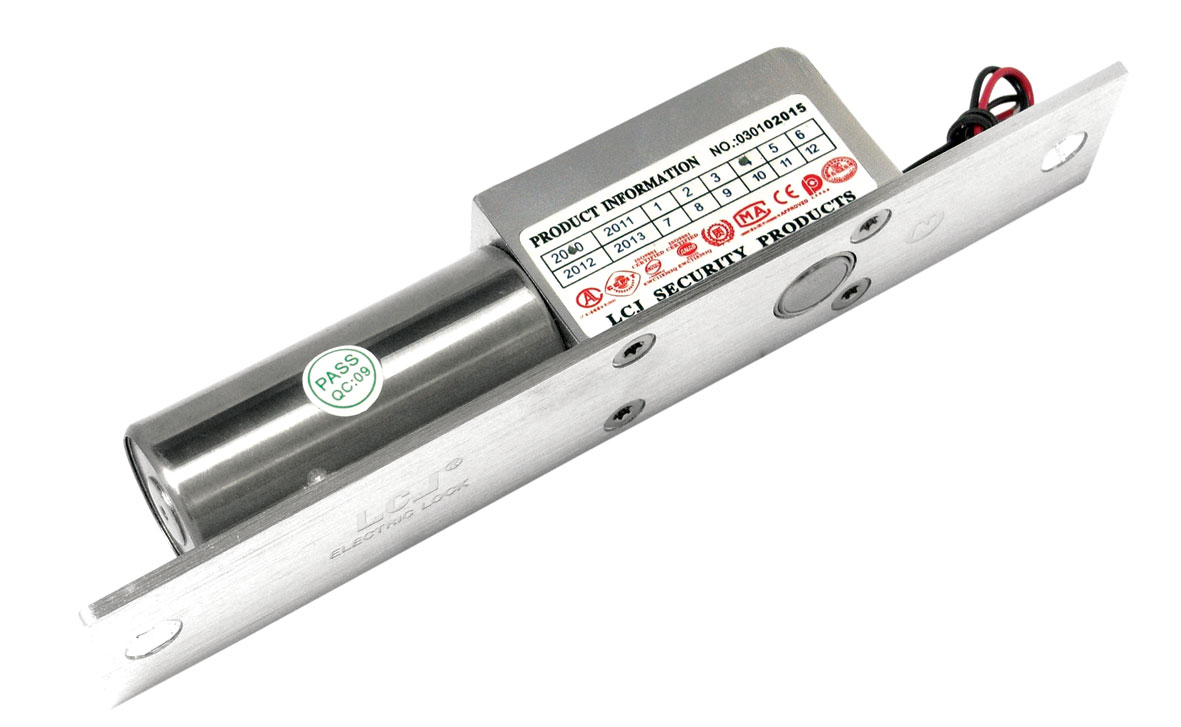

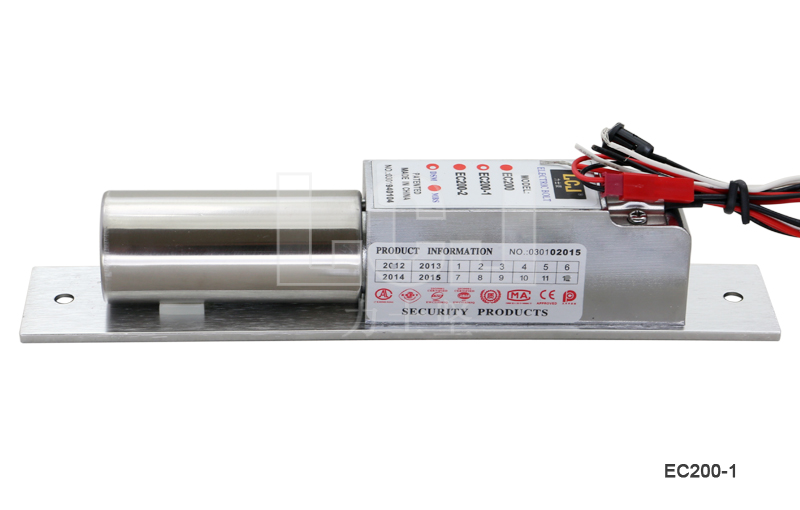

高品質節能環保EC系列電插鎖：
廣泛應用于：
1、 安防行業的智能大廈、辦公大廈、小區等任何有框門(木門、金屬門、防火門、消防門)，包邊玻璃門或未包邊玻璃門安裝
2、 凈化行業的二門互鎖，三門互鎖需訂做直通帶門信號NONC輸出實現
3、 機械設備行業安裝應用
（2）DC9V絕對安全電壓
1、作用：電源電壓降低至DC9V時， LCJ 電插鎖正常上鎖。
2、好處：減少維護成本
A、確保因電源功率下降或電纜老化等因素引起的系統供電不足，當電壓降不低于DC9V絕對安全電壓時 LCJ 電插鎖仍能正常工作。
B、減少后期更換電纜帶來的施工（打開線槽）與線材成本
C、確保用鎖安全，避免出現鎖舌跳動或鎖舌縮回后不自動上鎖
作用：方便快捷查看電鎖工作情況
高品質超穩定耐用
A、極微殘磁 （采用特級電磁純鐵，殘磁增量10年小于5%）
B、高精度數控化設備生產
(加工精度由原來的5cmm提升為目前控制的3cmm,合格率：99.62%）
C、耐力測試達突破260萬次（是繼2012年150萬次老化測試后，力士達電鎖廠的又一次的成功自我挑戰！）
D、使用超10年,超20年市場實踐應用
|
智能上鎖 （DC12V供電、正裝安裝） |
準確定位 | 通電后當磁扣板最端與鎖體面板最端位對齊為基準，半徑8mm的球體內后鎖舌完全伸出。 |
| 防撞 | 關門到位且停留持續達1秒，啟動上鎖，鎖舌完整伸出。觀察電源顯示的啟動電流：650mA±10%(580~715mA)。 | |
| 智能穩定 | 啟動上鎖且上鎖持續達1秒，將磁扣板移開，鎖舌不收回。觀察電源顯示的工作電流為250mA±10%(225~275mA)。 | |
|
在穩定工作狀態(電流DC12 V@250mA±10%)下，將鎖舌完整壓縮回鎖舌孔，釋放后，鎖舌應自復位至完整上鎖。 |
||
| 斷電開鎖 | 關閉電源，鎖舌自動收回開鎖 | |
|
整機功能測試 (DC12V) |
對“準確定位”、“智能啟動”、“智能穩定”與“斷電開鎖”的功能實施連續檢驗，結果均符合標準要求為合格。 | |
|
絕對安全電壓 參考EC系列電插鎖絕對安全電壓操作示意圖） （DC9V供電、正裝安裝） |
準確定位 | 通電后當磁扣板最端與鎖體面板最端位對齊為基準，半徑8mm的球體內后鎖舌完全伸出。 |
| 防撞 | 關門到位且停留持續達1秒，啟動上鎖，鎖舌完整伸出。觀察電源顯示的啟動電流：470mA±10%(423~517mA)。 | |
| 智能穩定 |
啟動上鎖且上鎖持續達1秒，將磁扣板移開，鎖舌不收回。觀察電源顯示的工作電流為190mA±10%(171~209mA) 。 |
|
|
在穩定工作狀態(電流DC9V@ 190mA±10%)下，將鎖舌完整壓縮回鎖舌孔，釋放后，鎖舌應自復位至完整上鎖。 |
||
| 斷電開鎖 | 關閉電源，鎖舌自動收回開鎖 | |
|
整機功能測試 (DC9V) |
對“準確定位”、“智能啟動”、“智能穩定”與“斷電開鎖”的功能實施連續檢驗，結果均符合標準要求為合格。 | |
|
保持電壓 （正裝安裝，調節電源至4.5V) |
在穩定工作狀態下，調節供電電壓至DC4.5V時，應保持上鎖狀態，工作電流應為70mA±10%（63~77mA ） | |
|
最低啟動電壓 （正裝安裝，供DC6.5V電） |
給電鎖供DC6.5V的電，鎖舌應完整伸出上鎖，啟動電流應為310mA±10% （279~341mA ） | |
| 信號燈 | 開鎖時，不亮燈 | |
| 上鎖時，亮紅燈 | ||
| 門狀態信號 | 開門狀態時，2根白色信號線輸出NO（常開、開路）信號 | |
| 關門狀態時，2根白色信號線輸出NC（常閉、通路）信號 | ||
| 鎖狀態信號 | 開鎖狀態時，棕色線與紫線輸出NC（常閉、通路）信號 | |
| 上鎖狀態時，棕色線與紫線輸出NO（常開、開路）信號 | ||
| 上鎖延時功能 | 0秒 0 ：電鎖偵測到上鎖信號穩定后啟動上鎖 | |
|
3秒 0 ：電鎖偵測到上鎖信 號穩定后，且持續穩定達3秒啟動上鎖 |
||
| 6秒 0 ：電鎖偵測到上鎖信號穩定后，且持續穩定達6秒啟動上鎖 | ||
| 9秒 0 ：電鎖偵測到上鎖信號穩定后，且持續穩定達9秒啟動上鎖 | ||
| 開鎖延時功能 | 3秒 0：電鎖在斷電后，及時供電的狀態下，持續保持開鎖狀態達3秒 | |
| 6秒 0 ：電鎖在斷電后，及時供電的狀態下，持續保持開鎖狀態達6秒 | ||
| 9秒 0 ：電鎖在斷電后，及時供電的狀態下，持續保持開鎖狀態達9秒 | ||
| 鎖舌防鋸 | 鎖舌在外力作用下，360度自動旋轉 | |
| 可調感應距離 | 永磁體上下可調距離：5mm內 | |
| 漏電 | 電子線與鎖體外殼間為無窮大（∞） | |
| 氣候環境適應性檢驗 | 高溫試驗 | 電鎖在50℃±2℃條件下，加電2小時，試驗后，功能正常工作。 |
| 低溫試驗 | 電鎖在-20℃±2℃條件下，加電2小時，試驗后，功能正常工作。 | |
| 恒定濕熱試驗 | 電鎖在濕度（93±2）%，溫度40℃±2℃環境中存儲48小時，試驗后，功能正常工作 |
|
工作原理 |
通電、磁感應上鎖、斷電開鎖 |
|
工作電壓 |
DC12V ±10% |
|
啟動電流 |
650mA |
|
工作電流 |
250 mA |
|
功率 |
7.8W-3W |
|
工作溫升 |
≤ 常溫 +20℃ |
|
指示燈 |
有 |
|
定位器 |
無 |
|
門狀態信號輸出 |
帶NO信號輸出；門狀態信號的過載量不大于DC12V@300mA，(NC)需訂制 |
|
鎖狀態信號輸出 |
無 |
|
上鎖延時功能 |
0.3.6.9秒可調 |
|
開鎖延時功能 |
3.6.9秒可調 |
|
側向抗拉力 |
600公斤級 |
|
工作壽命 |
使用超10年 |
|
環境溫度 |
-20～55℃ |
|
鎖體材質 |
鋅合金、紫銅漆包線、鋁合金、特級電磁純鐵 |
|
裝飾面板材材質 |
不銹鋼 |
|
磁扣板材質 |
鋁合金 |
|

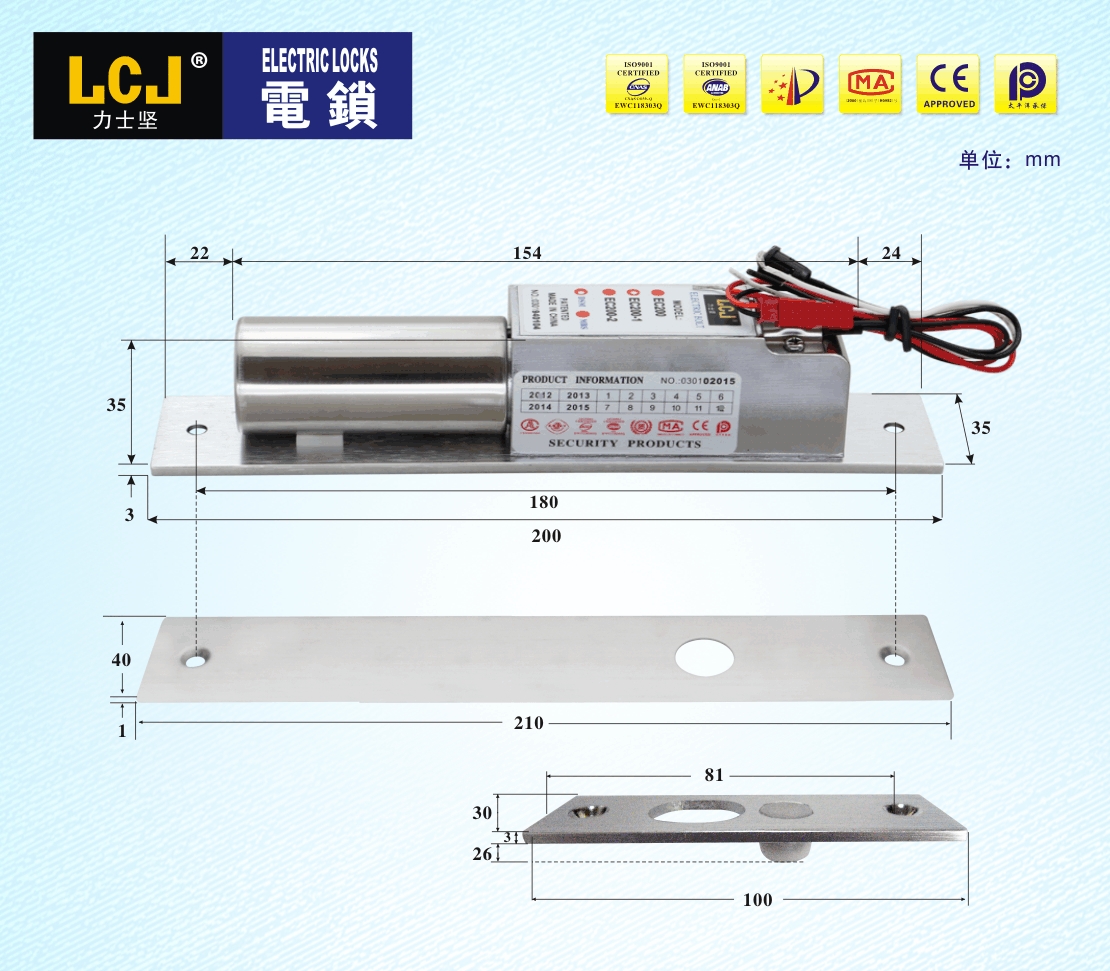

鎖體尺寸 |
L200×W35×H38 (mm) |
|
裝飾面板尺寸 |
L210×W40×H0.8 (mm) |
|
磁扣板尺寸 |
L100×W30×H3 (mm) |
|
鎖舌尺寸 |
Φ15X14.5 (mm) |
|

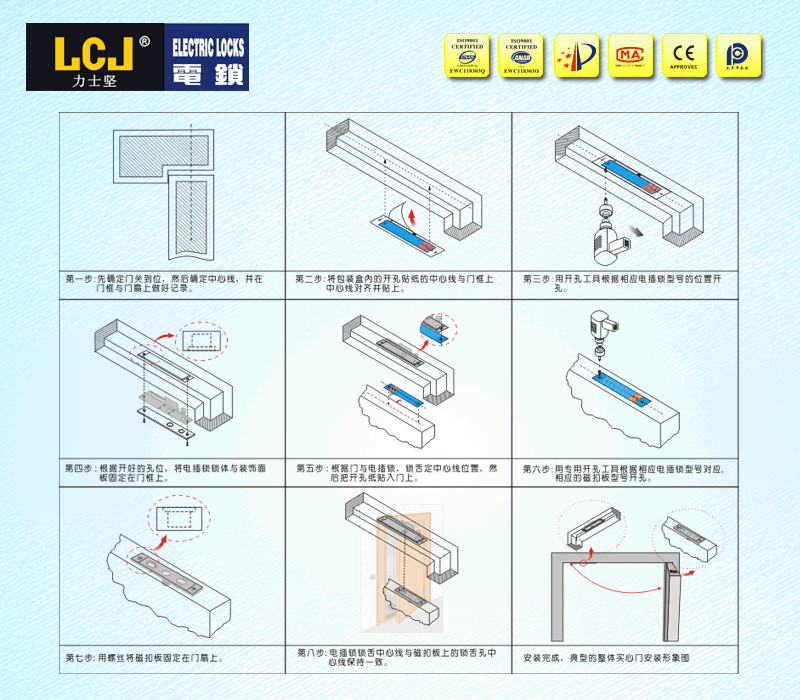

安裝類型 |
單門、嵌入式安裝（暗裝型） |
|
開門角度 |
90度、180度 |
|
應用 環境 |
開門 方向 |
電鎖 配套產品 |
控制器 門禁機 一卡通 |
感應卡 |
復位開關 出門開關 出門按鈕 |
遙控器 （可選） |
電 源 線性電源 電鎖電源 |
蓄電池 |
|
木 門 |
外開 |
無 |
FS2000C |
ID001
ID002
ID003 |
POC1101
POC2020 |
POCJ3001
POCF3001 |
標準電鎖電源 POC901–2.6X POC902-3X |
不須配套 |
|
內推 |
無 |
|||||||
|
金屬門 |
外開 |
馬夾 |
||||||
|
內推 |
后備式電鎖電源 POC901-2.6C POC902-3C POC902-5C |
須配套 |
||||||
|
未包邊 玻璃框 |
外開 內推 |
PZEC200 |
||||||
|
未包邊 玻璃門 |
外開 內推 |
PFEC100-1 |
|
數量(把/箱) |
20把/箱 |
|
凈重(公斤/把) |
0.85公斤/把 |
|
總重(公斤/箱) |
17公斤/箱 |
|
包裝盒規格 |
L286×W66×H60 (mm) |
|
包裝箱規格 |
L340×W300×H230 (mm) |
|
EC電插鎖是按照《電插鎖》標準自主設計開發，擁有實用新型、外觀等專利。
|
|
|
公司通過于2003年率先獲得：ISO9001：2008質量管理體系中國版與美國版管理認證 質量管理體系中國版本： 中英文 |
|
|
質量管理體系美國版本： 中英文 |
|
|
產品通過公安部安全與警用電子產品質量檢測中心的型式檢驗（MA認證） |
|
|
產品通過SGS（瑞士通用公證行、通標標準技術服務有限公司）實驗室的CE認證 |
|
產品通過中國太平洋財產保險股份有限公司（CPIC）承保產品責任險。 |
|
|
產品享有超服務：10年保修，首5年超值保修 （因我司質量問題，來回運費由我司承擔），參與LCJ售后服務條例執行。 |
力士達電鎖（LCJ力士堅品牌）保留本產品規格、外型、技術參數等修改之權利，如有更改，恕不能一一通知.關于本產品的圖片、文字、技術參數及其相關內容未經本公司書面批準不得擅自使用，由此引起的糾紛本公司概不負責，同時，本公司保留進一步追究其法律責任之權利.
